Archicad 29 Collaborate (โปรแกรม BIM สำหรับงานออกแบบอาคาร และจัดทำแบบก่อสร้าง รุ่นระดับสูง)

Archicad 29 Collaborate
(โปรแกรม BIM สำหรับงานออกแบบอาคาร และจัดทำแบบก่อสร้าง
รุ่นระดับสูง)

Subscription License
  Subscription License คืออะไร ?

Archicad 29 Collaborate โปรแกรมนี้จัดอยู่ในประเภทของ โปรแกรมออกแบบอาคารสถาปัตยกรรม จากผู้พัฒนา ค่าย Graphisoft ในรูปแบบของโปรแกรม BIM (Building Information Modeling) สำหรับงานสถาปัตยกรรม ออกแบบอาคาร สร้างโมเดล 3 มิติ จัดทำแบบก่อสร้างและนำเสนอโครงการภายในโปรแกรมเดียว รองรับการใช้งานทั้งบน ระบบปฏิบัติบัติการ Windows และ macOS

ความสามารถของ โปรแกรม BIM สำหรับงานออกแบบอาคาร รุ่นระดับสูง Archicad 29 Collaborate เปรียบเหมือนการสร้างอาคารจำลองไว้ในคอมพิวเตอร์ และไม่ใช่การวาดแบบลายเส้นของอาคารเพียงอย่างเดียว ตัวอย่างเช่น เมื่อสร้างกำแพง ประตู หน้าต่าง หรือพื้น สิ่งเหล่านี้ไม่ได้เป็นเพียงรูปภาพ แต่มีข้อมูลประกอบพร้อม อาทิ ขนาด ความสูง วัสดุ หรือ จำนวน ทำให้ผู้ใช้งานมองเห็นทั้งรูปร่างของอาคาร และข้อมูลทั้งหมดที่เกี่ยวข้องได้จากโมเดลเดียว

โดยในชุดของ โปรแกรม BIM สำหรับงานออกแบบอาคาร รุ่นระดับสูง Archicad 29 Collaborate มาพร้อมกับ โซลูชัน BIMcloud (SaaS) สำหรับทำงานร่วมกันบนโครงการ Archicad ผ่านการเชื่อมต่ออินเทอร์เน็ต โดยเป็นโซลูชันที่ทำงานบนระบบคลาวด์ของ Graphisoft ทำให้ธุรกิจไม่ต้องยุ่งยากกับการจัดตั้งและดูแลเซิร์ฟเวอร์ด้วยตัวเอง และยังมี โปรแกรม MEP Designer สำหรับงานออกแบบระบบเครื่องกล ไฟฟ้า ระบบท่อน้ำ และระบบสุขาภิบาลภายในอาคาร

สำหรับนักออกแบบงานอาคารและสถาปัตยกรรม ทีมเขียนแบบและจัดทำเอกสารก่อสร้าง บริษัทออกแบบสถาปัตยกรรม ก็สามารถหาซื้อลิขสิทธิ์แท้ของ โปรแกรม BIM สำหรับงานออกแบบอาคาร รุ่นระดับสูง Archicad 29 Collaborate ได้ที่ ร้านขาย ซอฟต์แวร์ลิขสิทธิ์ (Licensed Software) ไทยแวร์ช้อป (Thaiware Shop) ได้แล้ววันนี้

โปรแกรม BIM สำหรับงานออกแบบอาคาร Archicad 29 มีทั้งหมดกี่เวอร์ชัน ?

สำหรับชุด โปรแกรม BIM สำหรับงานออกแบบอาคาร Archicad 29 ที่จำหน่ายใน Thaiware Shop นั้นมีวางจำหน่ายอยู่ทั้งหมด 3 เวอร์ชันหลัก ๆ ด้วยกันคือ

1. Archicad 29 Studio

เหมาะสำหรับงานออกแบบสถาปัตยกรรมและจัดทำแบบก่อสร้าง มาพร้อมกับ โปรแกรม/โซลูชัน สำหรับงาน BIM จำนวน 3 ตัว ได้แก่

• Archicad : โปรแกรม BIM สำหรับออกแบบและสร้างโมเดลอาคาร พร้อมจัดทำแบบและเอกสารสถาปัตยกรรม
• BIMx Pro : โซลูชันสำหรับนำเสนอและสำรวจโมเดล BIM แบบ 2 มิติ และ 3 มิติ บนคอมพิวเตอร์และอุปกรณ์พกพา พร้อมเครื่องมือสำหรับการทำงานและการประสานงานกับโครงการ BIM
• BIMcloud Basic : โซลูชันสำหรับทำงานร่วมกันบนโครงการ Archicad โดยการจัดตั้งเซิร์ฟเวอร์ภายในองค์กร

(ดูรายละเอียด : โปรแกรม Archicad 29 Studio)

2. Archicad 29 Collaborate

เหมาะสำหรับการทำงานร่วมกันเป็นทีมที่ต้องการให้ สถาปนิก วิศวกร และผู้เกี่ยวข้องหลายฝ่ายทำงานร่วมกันบนระบบ Cloud โดยมาพร้อมกับ โปรแกรม/โซลูชัน สำหรับงาน BIM จำนวน 4 ตัว ได้แก่

• Archicad : โปรแกรม BIM สำหรับออกแบบและสร้างโมเดลอาคาร พร้อมจัดทำแบบและเอกสารสถาปัตยกรรม
• BIMx Pro : โซลูชันสำหรับนำเสนอและสำรวจโมเดล BIM แบบ 2 มิติ และ 3 มิติ บนคอมพิวเตอร์และอุปกรณ์พกพา พร้อมเครื่องมือสำหรับการทำงานและการประสานงานกับโครงการ BIM
• BIMcloud (SaaS) : โซลูชัน Cloud สำหรับจัดเก็บและทำงานร่วมกันบนโครงการ Archicad จากระยะไกล
• MEP Designer : โปรแกรมสำหรับออกแบบระบบเครื่องกล ไฟฟ้า ระบบท่อน้ำ และระบบสุขาภิบาลภายในอาคารด้วย BIM

(ดูรายละเอียด : โปรแกรม Archicad 29 Collaborate)

3. Archicad 29 Studio for Education

ลิขสิทธิ์โปรแกรมราคาถูกเพื่อการใช้งานในสถาบันการศึกษา สำหรับการเรียน การสอน และโครงการทางการศึกษาเท่านั้น มาพร้อมกับ โปรแกรม/โซลูชัน สำหรับงาน BIM จำนวน 3 ตัว ได้แก่

• Archicad : โปรแกรม BIM สำหรับออกแบบและสร้างโมเดลอาคาร พร้อมจัดทำแบบและเอกสารสถาปัตยกรรม
• BIMx : โซลูชันสำหรับนำเสนอและสำรวจโมเดล BIM แบบ 2 มิติ และ 3 มิติ บนคอมพิวเตอร์และอุปกรณ์พกพา
• BIMcloud Basic : โซลูชันสำหรับทำงานร่วมกันบนโครงการ Archicad โดยการจัดตั้งเซิร์ฟเวอร์ภายในองค์กร

(ดูรายละเอียด : โปรแกรม Archicad 29 Studio for Education)

ตัวอย่าง VDO สาธิตการใช้งาน โปรแกรม BIM สำหรับงานออกแบบอาคาร Archicad 29

1. โปรแกรม Archicad

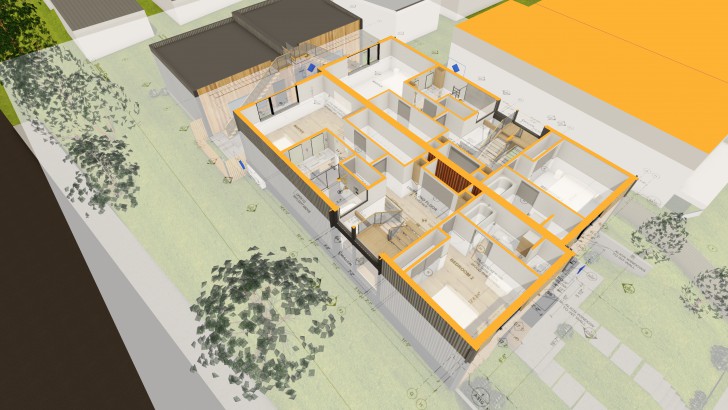

ออกแบบอาคารด้วย BIM ตั้งแต่เริ่มต้น

Archicad ถูกออกแบบมาให้สถาปนิกสามารถเริ่มต้นการออกแบบจากแนวคิด ไปจนถึงรายละเอียดของอาคารได้บนโมเดล BIM เดียวกัน ผู้ใช้งานสามารถสร้างองค์ประกอบพื้นฐานของอาคาร เช่น ผนัง พื้น เสา คาน ประตู หน้าต่าง บันได หลังคา และองค์ประกอบอื่น ๆ แล้วนำมาประกอบกันเป็นโมเดลอาคาร เมื่อโมเดลมีรายละเอียดเพิ่มขึ้น ข้อมูลที่สร้างขึ้นก็สามารถนำไปใช้กับงานด้านเอกสารและการนำเสนอได้ต่อเนื่อง การทำงานลักษณะนี้ช่วยให้การออกแบบ 3 มิติ ไม่ได้เป็นเพียงการสร้างภาพเพื่อดูหน้าตาของอาคาร แต่เป็นส่วนหนึ่งของกระบวนการจัดทำแบบและเอกสารโครงการด้วย

ทำงานได้ทั้ง 2 มิติ และ 3 มิติ

Archicad รองรับการทำงานทั้งแบบ 2 มิติ และ 3 มิติ โดยยังคงเชื่อมโยงกับโมเดล BIM ผู้ใช้งานสามารถทำงานกับ Floor Plan เพื่อดูผังพื้น ทำงานกับ Section เพื่อดูรูปตัด ทำงานกับ Elevation เพื่อดูรูปด้าน หรือเปลี่ยนไปยังมุมมอง 3 มิติ เพื่อดูภาพรวมของอาคาร จุดสำคัญคือมุมมองเหล่านี้ไม่ได้เป็นภาพที่แยกขาดจากกัน แต่เชื่อมโยงกับโมเดลอาคาร ทำให้ผู้ใช้งานสามารถเลือกมุมมองที่เหมาะกับงานในแต่ละช่วงได้ สำหรับสถาปนิกที่คุ้นเคยกับการทำงาน 2 มิติ การมีโมเดล BIM เป็นศูนย์กลางช่วยให้สามารถเปลี่ยนจากการเขียนแบบแบบเดิมไปสู่การทำงาน BIM ได้อย่างเป็นระบบมากขึ้น

สร้างโมเดล 3 มิติ ได้ตั้งแต่แบบบ้านจนถึงโครงการขนาดใหญ่

Archicad สามารถนำมาใช้กับโครงการสถาปัตยกรรมหลากหลายประเภท ตั้งแต่บ้านพักอาศัย อาคารสำนักงาน อาคารพาณิชย์ อพาร์ตเมนต์ ไปจนถึงโครงการอาคารขนาดใหญ่ โดยที่ประสิทธิภาพของเครื่องพิวเตอร์มีผลการกับการทำงานในโครงการขนาดใหญ่ได้อย่างราบรื่น

จัดทำเอกสารประกอบการก่อสร้าง

นอกจากการสร้างโมเดลแล้ว Archicad ยังมีเครื่องมือสำหรับจัดทำเอกสารและแบบก่อสร้าง โดยข้อมูลจากโมเดลสามารถนำไปใช้ประกอบ Drawing และ Layout ต่าง ๆ ทำให้ทีมออกแบบสามารถจัดระเบียบเอกสารของโครงการได้เป็นระบบมากขึ้น ผู้ใช้งานสามารถสร้างชุดแบบสำหรับการนำเสนอหรือการก่อสร้าง โดยเชื่อมโยง Drawing จากมุมมองต่าง ๆ ของโมเดลเข้ากับ Layout

จัดการรายละเอียดของอาคารได้อย่างเป็นระบบ

เมื่อโครงการมีขนาดใหญ่ จำนวนองค์ประกอบในโมเดลก็จะเพิ่มขึ้นตามไปด้วย Archicad จึงมีเครื่องมือสำหรับช่วยจัดการข้อมูลและมุมมองของโครงการ ผู้ใช้งานสามารถสร้าง Views สำหรับเก็บมุมมองและการตั้งค่าที่ต้องการนำกลับมาใช้งาน รวมถึงจัดการชุด Drawing และ Layout ของโครงการ และยังมีความสามารถในการ Filter และ Select Views ที่ไม่ได้ใช้งาน เพื่อช่วยให้โครงการเป็นระเบียบมากขึ้นและลดโอกาสที่จะเกิดข้อผิดพลาดจากการนำ View ที่ไม่ต้องการไปใช้จัดทำเอกสาร

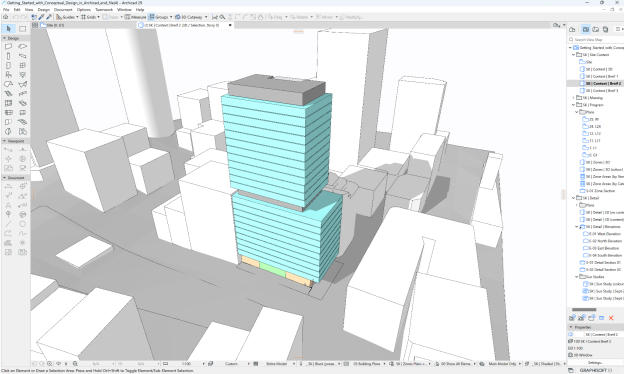

ออกแบบตั้งแต่ Conceptual Design

Archicad สามารถนำมาใช้ตั้งแต่ช่วงเริ่มต้นของการออกแบบ โดยผู้ใช้งานสามารถทดลองแนวคิดเกี่ยวกับรูปทรง ขนาด และพื้นที่ของอาคารก่อนที่จะเข้าสู่ขั้นตอนการออกแบบรายละเอียด การสร้างโมเดลตั้งแต่ช่วงแรกทำให้สถาปนิกสามารถมองเห็นความสัมพันธ์ระหว่างพื้นที่และองค์ประกอบต่าง ๆ ได้ชัดเจนกว่าการพิจารณาจากแบบ 2 มิติ เพียงอย่างเดียว และโมเดล 3 มิติ ยังช่วยให้สามารถตรวจสอบมุมมองของอาคารจากหลายด้าน รวมถึงทดลองปรับรูปทรงหรือการจัดวางพื้นที่ได้ง่ายขึ้น

Design Options เปรียบเทียบแนวทางการออกแบบ

ในงานสถาปัตยกรรม บางครั้งไม่ได้มีคำตอบเพียงแบบเดียว สถาปนิกอาจต้องนำเสนอทางเลือกหลายรูปแบบ เช่น เปลี่ยนรูปทรงอาคาร ปรับตำแหน่งห้อง เปลี่ยนช่องเปิด หรือทดลองรูปแบบ Facade โดยที่ Archicad มีเครื่องมือ Design Options สำหรับช่วยจัดการแนวคิดหรือทางเลือกในการออกแบบ ทำให้สามารถทดลองแนวทางหลายรูปแบบโดยไม่จำเป็นต้องสร้างไฟล์โครงการแยกกันจำนวนมาก แนวทางนี้เหมาะกับช่วง Concept Design ซึ่งต้องทดลองและเปรียบเทียบหลายแนวทางก่อนเลือกแบบที่เหมาะสมสำหรับพัฒนาต่อ

เครื่องมือสำหรับสร้างองค์ประกอบอาคาร

Archicad มีองค์ประกอบสำเร็จรูปสำหรับใช้ในการสร้างอาคาร เช่น Wall, Slab, Roof, Column, Beam, Door, Window, Stair และองค์ประกอบอื่น ๆ แทนที่จะต้องวาดเส้นเพื่อเลียนแบบผนังหรือประตู ผู้ใช้งานสามารถสร้างองค์ประกอบที่มีความหมายเชิง BIM ได้โดยตรง ตัวอย่างเช่น เมื่อสร้างประตูใน Archicad ประตูดังกล่าวไม่ได้เป็นเพียงเส้นบนแบบ แต่เป็นองค์ประกอบที่มีข้อมูลเกี่ยวกับขนาด รูปแบบ และคุณสมบัติอื่น ๆ ซึ่งสามารถนำไปใช้ในมุมมองและตารางข้อมูลของโครงการได้

การออกแบบรูปทรงอิสระและ Parametric Design

งานสถาปัตยกรรมสมัยใหม่ไม่ได้จำกัดอยู่เพียงรูปทรงสี่เหลี่ยมแบบดั้งเดิม แต่มีการนำรูปทรงอิสระและรูปทรงที่ซับซ้อนมาใช้มากขึ้น Archicad รองรับการสร้างรูปทรงหลากหลายรูปแบบ และสามารถเชื่อมต่อกับเครื่องมือออกแบบอื่น ๆ เพื่อรองรับกระบวนการ Parametric Design โดยหนึ่งในความสามารถที่มีชื่อเสียงของระบบนิเวศ Archicad คือการเชื่อมต่อกับ Rhino และ Grasshopper ซึ่งช่วยให้สถาปนิกสามารถนำแนวคิดการออกแบบเชิง Algorithmic และ Parametric มาประยุกต์ใช้กับโมเดล BIM

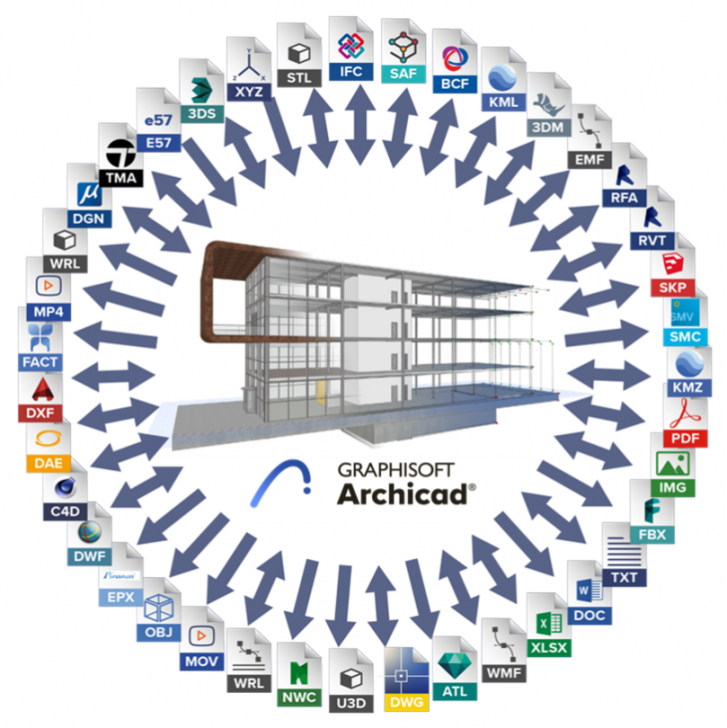

แลกเปลี่ยนไฟล์กับโปรแกรมอื่นได้

Archicad รองรับแนวคิด Open BIM ช่วยให้การทำงานด้านการออกแบบและประสานงานโครงการสามารถเชื่อมต่อกับซอฟต์แวร์และแพลตฟอร์มจากผู้พัฒนารายอื่นได้อย่างยืดหยุ่น โดยรองรับการแลกเปลี่ยนข้อมูลผ่านมาตรฐานและรูปแบบไฟล์ที่หลากหลาย เช่น IFC สำหรับแลกเปลี่ยนข้อมูลโมเดล BIM, DWG สำหรับการทำงานร่วมกับแบบ CAD และ PDF สำหรับจัดทำและแลกเปลี่ยนเอกสารแบบก่อสร้าง นอกจากนี้ยังรองรับการเชื่อมต่อกับแพลตฟอร์มด้านการออกแบบและวางผังเมืองอย่าง Autodesk Forma เพื่อส่งข้อมูลโมเดลจาก Archicad ไปใช้ประกอบการวิเคราะห์และพัฒนาแนวคิดการออกแบบในสภาพแวดล้อมอื่นได้โดยตรง

AI ช่วยค้นหาความรู้ และสร้างภาพนำเสนอ

AI Assistant ผู้ช่วย เทคโนโลยี AI ที่ผสานอยู่ภายใน Archicad สามารถตอบคำถามเกี่ยวกับฟังก์ชันและขั้นตอนการใช้งาน ให้คำแนะนำจากแหล่งข้อมูลของ Graphisoft รวมถึงช่วยค้นหาและเลือกองค์ประกอบต่าง ๆ ในโมเดล BIM ด้วยคำสั่งภาษาธรรมชาติ ช่วยให้ผู้ใช้งานเข้าถึงเครื่องมือและข้อมูลที่ต้องการได้รวดเร็วยิ่งขึ้น ขณะที่ AI Visualizer ช่วยเปลี่ยนโมเดลหรือแนวคิดการออกแบบให้เป็นภาพนำเสนอด้วย AI เพื่อนำไปใช้สำรวจแนวทางการออกแบบ และสื่อสารแนวคิดกับลูกค้าหรือทีมงานได้อย่างรวดเร็ว

ความต้องการของระบบ (System Requirements) สำหรับ โปรแกรม Archicad

• OS :
  • Windows 11
  • macOS 26 Tahoe
  • macOS 15 Sequoia
  • macOS 14 Sonoma
• CPU :
  • Minimum : Intel/AMD x64 multi-core processor
  • Entry-level : Intel Core i5, AMD Ryzen 5
  • Mid-range : Intel Core i7/Core Ultra 7, AMD Ryzen 7
  • High-end : Intel Core i9/Core Ultra 9, AMD Ryzen 9
• RAM :
  • Minimum : 8 GB.
  • Entry-level : 16 GB.
  • Mid-range : 32 GB.
  • High-end : 64+ GB.
• Disk : NVMe SSD 5+ GB. of free space
• Graphics card :
  • Minimum : DirectX 11 compatible graphics card
  • Entry-level : 4 GB. VRAM DirectX 11 compatible graphics cards Benchmark score of 10,000 or higher
  • Mid-range : 6 GB. VRAM DirectX 11 compatible graphics cards Benchmark score of 15,000 or higher
  • High-end : 8 GB. VRAM DirectX 11 compatible graphics cards Benchmark score of 20,000 or higher
• Display resolution :
  • Minimum : 1,440×900
  • Entry-level : FHD+ (1,920×1,080)
  • Mid-range : 2K (2,560×1,600)
  • High-end : 5K (5,120×2,880)
• Optional Hardware Peripherals : All major plotters, printers, and digitizers can be used with Archicad/MEP Designer. Driver support is provided by the operating system.
• Internet : Fast internet access is essential for tasks such as connecting to a user’s Graphisoft ID, using the License Manager Tool, accessing BIMcloud from a remote location, and downloading updates for Archicad/MEP Designer.
• Protection key : To utilize Archicad 29 for commercial purposes, either a cloud license, a CodeMeter software key, or a CodeMeter hardware key is required.

2. โซลูชัน BIMx Pro

BIMx Pro โซลูชันสำหรับนำเสนอ สำรวจ และตรวจสอบโมเดล BIM แบบอินเตอร์แอคทีฟ โดยเชื่อมโยงแบบ 2 มิติ และโมเดล 3 มิติ เข้าด้วยกัน ผู้ใช้งานสามารถสำรวจอาคารเสมือนจริง ตรวจสอบข้อมูลขององค์ประกอบต่าง ๆ วัดระยะ ซ่อนหรือแสดงองค์ประกอบและ Layers รวมถึงกำหนดระนาบตัดโมเดล 3 มิติ ได้อย่างอิสระ นอกจากนี้ยังมีเครื่องมือ Issue และ Markup สำหรับระบุปัญหาหรือข้อสังเกตบนแบบและโมเดล พร้อมรองรับการทำงานร่วมกับ Archicad และ BIMcloud เพื่อส่งข้อมูลกลับไปยังทีมออกแบบ

โดยผู้ใช้งานสามารถเข้าถึงและสำรวจโมเดล BIM ได้ทั้งจาก โปรแกรมเว็บเบราว์เซอร์ คอมพิวเตอร์ (Windows, macOS) แท็บเล็ต และสมาร์ทโฟน (iOS, iPadOS และ Android) ช่วยให้ทีมสถาปนิก วิศวกร ผู้รับเหมา และผู้เกี่ยวข้องสามารถนำเสนอแบบ ตรวจสอบงาน และประสานงานในโครงการ BIM ได้อย่างสะดวกจากหลากหลายอุปกรณ์

• สำรวจโมเดล BIM แบบ 2 มิติ และ 3 มิติ : BIMx Pro เชื่อมโยงแบบ 2 มิติ เช่น Floor Plan, Section และ Elevation เข้ากับโมเดล 3 มิติ ทำให้ผู้ใช้งานสามารถคลิกจากแบบ 2 มิติ ไปยังตำแหน่งที่เกี่ยวข้องในโมเดล 3 มิติ และตรวจสอบข้อมูลขององค์ประกอบต่าง ๆ ได้
• ซ่อนองค์ประกอบในโมเดล 3 มิติ : สามารถซ่อนหรือแสดงองค์ประกอบบางส่วนของโมเดลได้ ช่วยให้ผู้ใช้งานแยกดูเฉพาะส่วนที่ต้องการตรวจสอบ เช่น ซ่อนผนังหรือองค์ประกอบบางประเภทเพื่อมองเห็นโครงสร้างภายในได้ชัดเจนขึ้น
• ควบคุมการแสดงผลด้วย Layers : สามารถซ่อนหรือแสดง Layer, Layer Folder และ Layer Combination ภายในโมเดล 3 มิติ ได้ ทำให้การตรวจสอบโมเดลที่มีองค์ประกอบจำนวนมากทำได้สะดวกขึ้น
• Customizable Cut Plane : สามารถกำหนดระนาบตัดโมเดล 3 มิติ ได้อย่างอิสระ โดยเลือกตัดในแนวตั้ง แนวนอน หรือแนวเอียงตามพื้นผิวขององค์ประกอบ ช่วยให้มองเห็นรายละเอียดภายในอาคารหรือศึกษาความสัมพันธ์ขององค์ประกอบต่าง ๆ ได้ง่ายขึ้น
• Issue Creation และ Markup : มีเครื่องมือสร้าง Issue และ Markup ตามมาตรฐาน BCF สำหรับระบุปัญหาหรือข้อสังเกตบนแบบ 2 มิติ และโมเดล 3 มิติ เช่น การวงตำแหน่งที่ต้องแก้ไข เพิ่มคำอธิบาย หรือทำ Annotation จากนั้นสามารถส่งข้อมูลกลับไปยัง Archicad เพื่อให้ทีมออกแบบนำไปดำเนินการต่อได้
• Smart Measure : มีเครื่องมือสำหรับวัดระยะภายในโมเดล ช่วยให้ผู้ใช้งานสามารถตรวจสอบขนาดและระยะต่าง ๆ ของพื้นที่หรือองค์ประกอบในโมเดล BIM ได้โดยตรง
• นำเสนอผลงานแบบ Interactive 3D : สามารถเดินสำรวจอาคารเสมือนจริงในรูปแบบ 3 มิติ พร้อมบันทึกมุมมองที่ต้องการและสร้าง Presentation เพื่อใช้ในการนำเสนอแนวคิดการออกแบบให้ลูกค้าหรือผู้เกี่ยวข้องเข้าใจได้ง่ายขึ้น
• รองรับการทำงานร่วมกัน : เมื่อใช้งานร่วมกับ BIMcloud หรือ BIMcloud SaaS จะสามารถใช้ฟังก์ชัน Teamwork เพิ่มเติม เช่น การส่งข้อความภายในโครงการ และการส่ง Issue กลับไปยัง Archicad ได้โดยตรง ช่วยเชื่อมโยงกระบวนการตรวจสอบโมเดลกับทีมออกแบบ

ความต้องการของระบบ (System Requirements) สำหรับ โซลูชัน BIMx Pro

BIMx Desktop

• OS :
  • Minimum : Windows 11, macOS 10.15
    Recommended : Windows 11, macOS 26 Tahoe
• CPU :
  • Minimum : Intel/AMD x64 or Apple silicon multicore processor
  • Recommended : Intel Core i5 or better, AMD Ryzen 5 or better, Apple M1 or better
• Memory :
  • Minimum : 4 GB.
    Recommended : 8+ GB.
• Graphics card :
  • Minimum : OpenGL compatible
    Recommended : 4+ GB. , OpenGL 4.5 compatible
• Display resolution :
  • Minimum : 1,024×768
    Recommended : FHD+ (1,920×1,080)
• Disk :
  • 5+ GB. of free space
  • SSD, 5+ GB. of free space
• Input hardware : Keyboard, mouse or touchpad, or a device equipped with touchscreen
• Optional hardware : Microsoft Xbox compatible game controller, 3DConnexion SpaceMouse

BIMx Web

• Web browser :
  • Windows : Chrome, Edge, Firefox
  • macOS : Safari, Chrome, Firefox
  • iOS, iPadOS : Available but not supported
  • Android : Available but not supported
• Input hardware : Keyboard, mouse or touchpad, or a device equipped with touchscreen
• Optional hardware : Microsoft Xbox compatible game controller, 3DConnexion SpaceMouse

BIMx Mobile

• OS :
  • Minimum : iOS 15, Android 11
  • Recommended : iOS26, iPadOS 26, Android 15
• Devices :
  • Tablet :
    • Apple : iPad Pro 6th gen or newer
    • Android : Samsung Galaxy Tab S10+ or newer
  • Smartphone :
    • Apple : iPhone 15 or newer
    • Android : Samsung Galaxy S24 or newer
• Optional hardware : Keyboard, mouse, touchpad, Microsoft Xbox compatible game controller

3. โซลูชัน BIMcloud (SaaS)

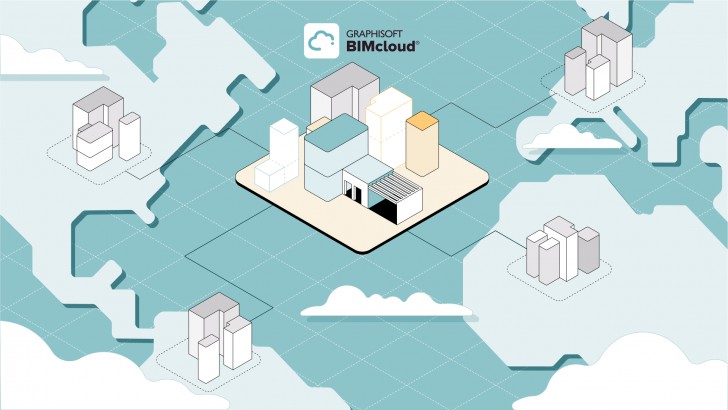

BIMcloud (SaaS) โซลูชันสำหรับทำงานร่วมกันบนโครงการ Archicad สามารถรองรับการทำงานร่วมกันแบบเรียลไทม์ระหว่างสมาชิกในทีมโดยไม่จำกัดว่าทีมงานจะอยู่ที่ใด หรือโครงการจะมีขนาดและความซับซ้อนมากขนาดไหน โดยการเชื่อมต่อผ่านอินเทอร์เน็ต ทำให้การประสานงานไม่จำกัดอยู่เพียงในสำนักงาน และเป็นโซลูชันที่ทำงานในรูปแบบ (Software as a Service) ที่ทำงานบนระบบคลาวด์ของ Graphisoft (ผู้พัฒนาโปรแกรม) ทำให้ธุรกิจไม่ต้องยุ่งยากกับการจัดตั้งและดูแลเซิร์ฟเวอร์ด้วยตัวเอง

• ทำงานร่วมกันบนโครงการ Archicad แบบ Teamwork : BIMcloud (SaaS) ทำหน้าที่เป็นศูนย์กลางให้สมาชิกหลายคนสามารถทำงานบนโครงการ Archicad เดียวกันได้ โดยแต่ละคนสามารถทำงานในส่วนของตนเอง แล้วส่งการเปลี่ยนแปลงเข้าสู่โครงการกลาง ช่วยลดปัญหาการประสานงานกัน
• จัดการโครงการผ่าน BIMcloud Manager : ผู้ดูแลสามารถจัดการผู้ใช้และโครงการผ่าน โปรแกรมเว็บเบราว์เซอร์ ทำให้ไม่จำเป็นต้องจัดการทุกอย่างผ่านโปรแกรม Archicad โดยตรง
• กำหนดสิทธิ์การเข้าถึงโครงการ : มีระบบ Roles และ Permissions สำหรับควบคุมการเข้าถึงข้อมูล ผู้ดูแลสามารถกำหนดได้ว่าผู้ใช้หรือกลุ่มผู้ใช้ใดสามารถเข้าถึงโครงการ โฟลเดอร์ หรือไลบรารี่ใด รวมถึงกำหนดระดับสิทธิ์ในการดูหรือแก้ไขข้อมูลให้เหมาะสมกับบทบาทของแต่ละคน
• ซิงค์ข้อมูลของโครงการอย่างมีประสิทธิภาพ : การทำงานแบบ Teamwork ช่วยให้สมาชิกสามารถส่งและรับการเปลี่ยนแปลงของโครงการผ่าน BIMcloud แทนการแลกเปลี่ยนไฟล์โครงการทั้งหมดไปมาระหว่างสมาชิก ช่วยให้การทำงานร่วมกันและการอัปเดตข้อมูลเป็นไปอย่างต่อเนื่อง

ความต้องการของระบบ (System Requirements) สำหรับ โซลูชัน BIMcloud (SaaS)

• Archicad : Please meet or exceed the recommended configuration for Archicad
• Bandwidth :
  • Minimum : Internet connection with symmetrical 8 Mbps. download / 8 Mbps. upload connection for each machine.
  • Acceptable : Internet connection with symmetrical 15 Mbps. download / 15 Mbps. upload connection for each machine.
  • Recommended : Internet connection with symmetrical 50 Mbps. download / 50 Mbps. upload connection for each machine.
• Latency (measured from Google Cloud servers) :
  • Minimum : 150 – 120 ms.
  • Acceptable : 120 – 80 ms.
  • Recommended : Less than 80 ms.

4. โปรแกรม MEP Designer

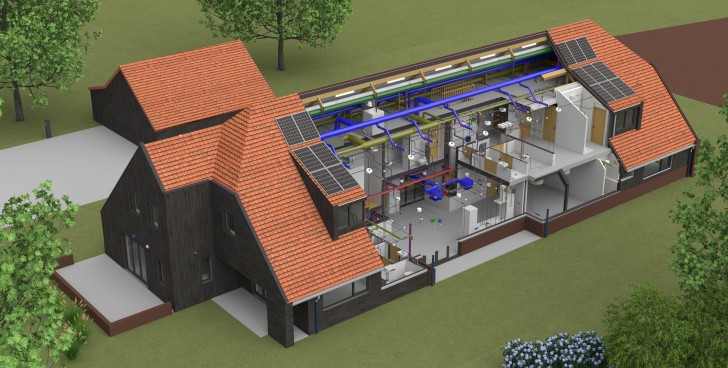

MEP Designer โปรแกรมที่รองรับการสร้างโมเดลระบบงานอาคารแบบ 3 มิติ ทั้งระบบเครื่องกล (Mechanical) ระบบไฟฟ้า (Electrical) และระบบสุขาภิบาล (Plumbing) เช่น ระบบระบายอากาศ ระบบทำความร้อนและความเย็น ระบบท่อ และระบบ Cable Tray ทำให้ระบบต่าง ๆ สามารถถูกจัดเก็บเป็นองค์ประกอบ BIM ที่มีข้อมูลประกอบและนำไปประสานงานกับโมเดลอาคารได้

MEP Designer รองรับงานออกแบบระบบอาคารที่ครอบคลุมทั้งการ สร้างโมเดล (Modeling), จัดทำเอกสาร (Documentation) และการคำนวณ (Calculation) โดยสามารถทำงานเป็นแอปพลิเคชันแบบ Standalone หรือทำงานร่วมกับ Archicad ได้โดยตรง เหมาะสำหรับวิศวกร MEP สถาปนิก และทีมออกแบบสหสาขาวิชาชีพ

• เครื่องมือสร้าง Duct, Pipe และ Cable Tray : มีเครื่องมือเฉพาะสำหรับสร้าง Ductwork, Piping และ Cable Tray พร้อมระบบช่วยเชื่อมต่อองค์ประกอบโดยอัตโนมัติ เช่น ข้องอ จุดแยก และข้อลด และมี Routing Function สำหรับวางแนวระบบและจัดวางองค์ประกอบที่เกี่ยวข้องโดยอัตโนมัติ
• ระบบ MEP Library และ Custom MEP Parts : มาพร้อมคลังองค์ประกอบ MEP แบบ Parametric ที่สามารถนำมาใช้กับระบบต่าง ๆ เช่น ท่อ วาล์ว อุปกรณ์ และส่วนประกอบอื่น ๆ สามารถสร้าง Custom MEP Parts เพื่อเพิ่มอุปกรณ์หรือส่วนประกอบเฉพาะของโครงการได้อีกด้วย
• ทำงานได้ทั้งในมุมมอง 2 มิติ และ 3 มิติ : ผู้ใช้งานสามารถสร้างและแก้ไขระบบ MEP ได้จากหลายมุมมองของโครงการ ไม่ว่าจะเป็น 3 มิติ, Floor Plan, Section และ Elevation ทำให้สามารถตรวจสอบตำแหน่งและปรับแก้ระบบได้อย่างละเอียดตามบริบทของอาคาร
• ตรวจสอบการชนกันของระบบ (Collision Detection) : มีเครื่องมือตรวจสอบการชนกันระหว่างองค์ประกอบ MEP และองค์ประกอบอื่นในโมเดล ช่วยค้นหาปัญหา เช่น ท่อหรือ Duct ที่ชนกับผนัง โครงสร้าง หรือระบบอื่น ก่อนเข้าสู่ขั้นตอนก่อสร้าง
• รองรับการคำนวณสำหรับงานระบบ : มีเครื่องมือคำนวณที่ช่วยสนับสนุนการออกแบบ เช่น การคำนวณขนาด Duct ตามความเร็วลม, การวิเคราะห์ระบบระบายอากาศในระยะเริ่มต้น และการคำนวณขนาดท่อสำหรับระบบ Hydronic ตามความเร็วการไหล
• จัดทำแบบและเอกสารงานระบบ : ระบบสามารถสร้างเอกสารที่เกี่ยวข้องกับงาน MEP เช่น Floor Plan, Section, Schedule และแบบรายละเอียด จากข้อมูลในโมเดล ช่วยลดการทำงานซ้ำระหว่างโมเดลกับเอกสาร และทำให้ข้อมูลในเอกสารสามารถอ้างอิงจากโมเดล BIM ได้โดยตรง
• แสดงและจัดการระบบ MEP แยกจากองค์ประกอบอาคารได้ชัดเจน : ในมุมมอง 3 มิติ องค์ประกอบสถาปัตยกรรมสามารถแสดงด้วยสีเทา ขณะที่องค์ประกอบ MEP สามารถแสดงด้วยสีตามที่กำหนดไว้ ช่วยให้ผู้ใช้งานมองเห็นแนวท่อ Duct และระบบต่าง ๆ ได้ง่ายขึ้น
• ทำงานร่วมกับ Archicad ได้โดยตรง : MEP Designer สามารถทำงานร่วมกับ Archicad ในสภาพแวดล้อม BIM เดียวกัน ทำให้สถาปนิกและวิศวกร ประสานงานระหว่างโมเดลสถาปัตยกรรมกับโมเดลงานระบบได้สะดวกขึ้น โดยใน Archicad สามารถเปิดใช้ MEP Design Work Environment
• รองรับ Open BIM : รองรับการแลกเปลี่ยนข้อมูลผ่าน IFC 4.3 เพื่อทำงานร่วมกับซอฟต์แวร์ BIM และ AEC จากผู้พัฒนารายอื่น รวมถึงรองรับ BCF สำหรับการประสานงานประเด็นต่าง ๆ ในโครงการ ช่วยให้ทีมงานที่ใช้ซอฟต์แวร์ต่างแพลตฟอร์มประสานงานกันได้สะดวกขึ้น

ความต้องการของระบบ (System Requirements) สำหรับ โปรแกรม MEP Designer

• OS :
  • Windows 11
  • macOS 26 Tahoe
  • macOS 15 Sequoia
  • macOS 14 Sonoma
• CPU :
  • Minimum : Intel/AMD x64 multi-core processor
  • Entry-level : Intel Core i5, AMD Ryzen 5
  • Mid-range : Intel Core i7/Core Ultra 7, AMD Ryzen 7
  • High-end : Intel Core i9/Core Ultra 9, AMD Ryzen 9
• RAM :
  • Minimum : 8 GB.
  • Entry-level : 16 GB.
  • Mid-range : 32 GB.
  • High-end : 64+ GB.
• Disk : NVMe SSD 5+ GB. of free space
• Graphics card :
  • Minimum : DirectX 11 compatible graphics card
  • Entry-level : 4 GB. VRAM DirectX 11 compatible graphics cards Benchmark score of 10,000 or higher
  • Mid-range : 6 GB. VRAM DirectX 11 compatible graphics cards Benchmark score of 15,000 or higher
  • High-end : 8 GB. VRAM DirectX 11 compatible graphics cards Benchmark score of 20,000 or higher
• Display resolution :
  • Minimum : 1,440×900
  • Entry-level : FHD+ (1,920×1,080)
  • Mid-range : 2K (2,560×1,600)
  • High-end : 5K (5,120×2,880)
• Optional Hardware Peripherals : All major plotters, printers, and digitizers can be used with Archicad/MEP Designer. Driver support is provided by the operating system.
• Internet : Fast internet access is essential for tasks such as connecting to a user’s Graphisoft ID, using the License Manager Tool, accessing BIMcloud from a remote location, and downloading updates for Archicad/MEP Designer.
• Protection key : To utilize Archicad 29 for commercial purposes, either a cloud license, a CodeMeter software key, or a CodeMeter hardware key is required.
